Progettazione esecutiva rete elettrica in Alta Tensione del porto di La Spezia

DESCRIZIONE

Progettazione esecutiva rete elettrica in Alta Tensione del porto di La Spezia.

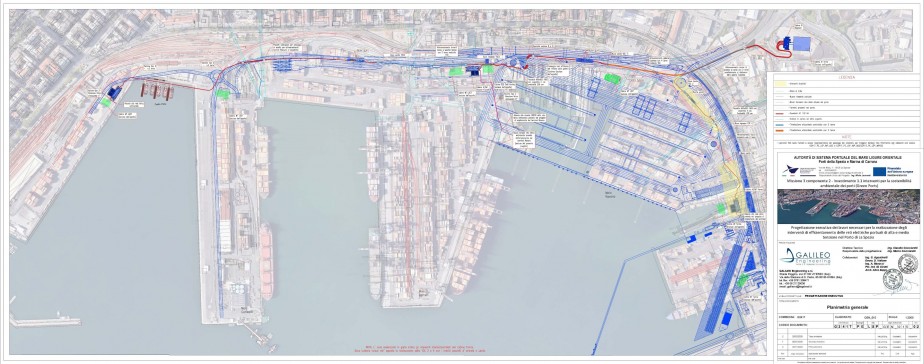

Il progetto prevede che la nuova rete elettrica AT del Porto di La Spezia sarà alimentata dal nodo 132kV della RTN AT TERNA Stagnoni. E' stata progettata una Stazione AT di Ricezione con modulo GIS 145kV da interno, da cui sono alimentata tramite cavi AT ridontate (n°2 linee ), altre n°3 stazione AT/MT periferiche (Paita-Garibaldi, Ravano-Fornell e Tarros) a servizio di tutte le utenze MT portuali. La potenza nominale dell'impianto è di 110MVA.

Nel compelsso il progetto prevede:

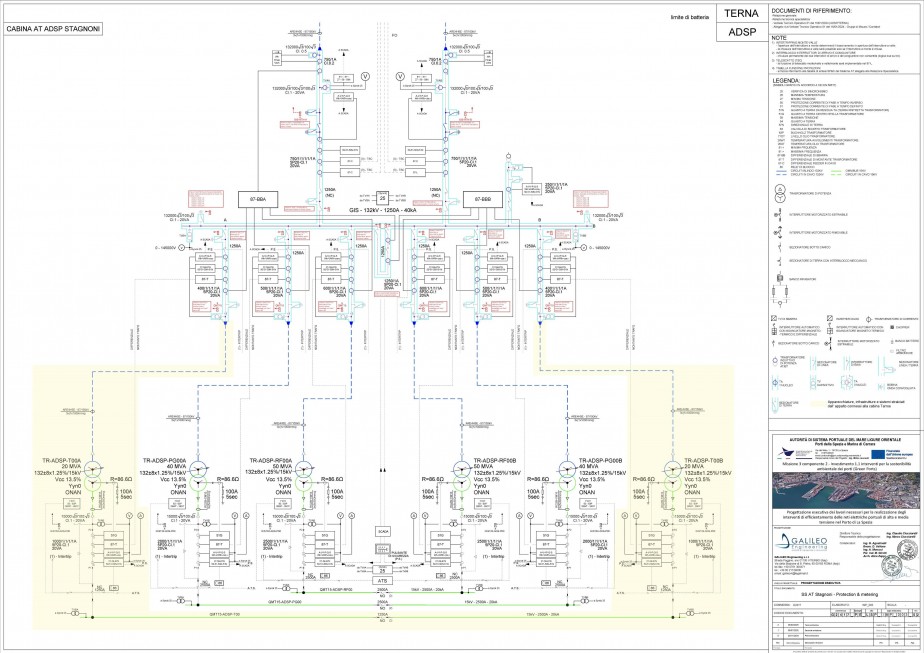

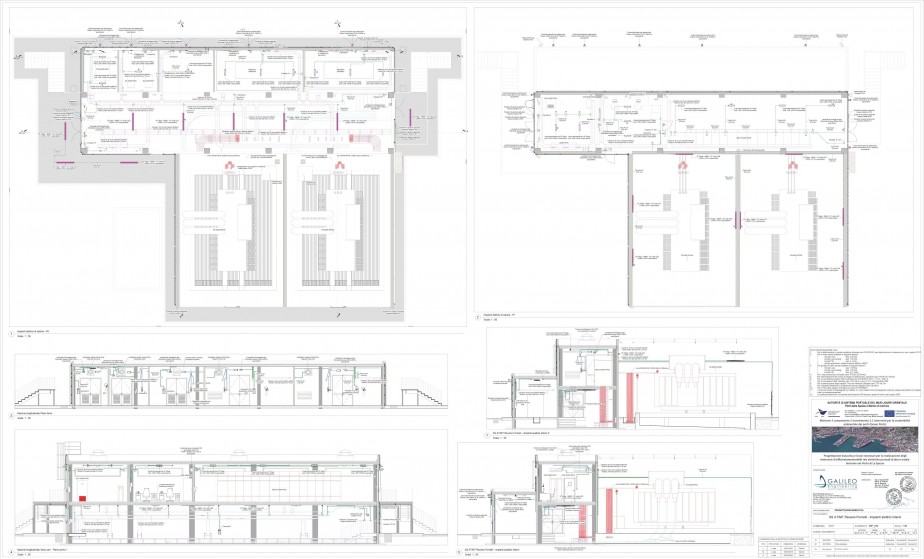

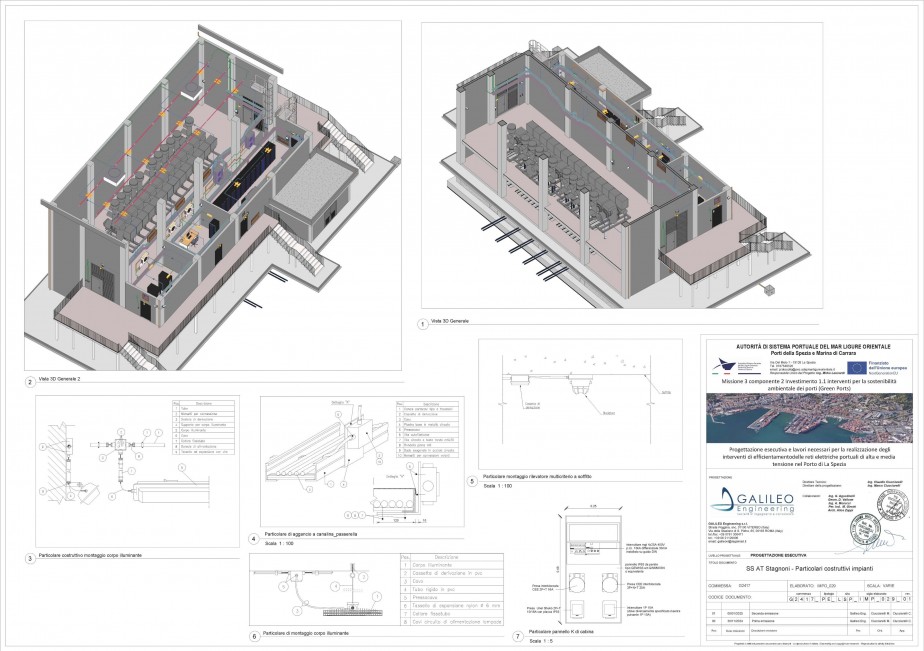

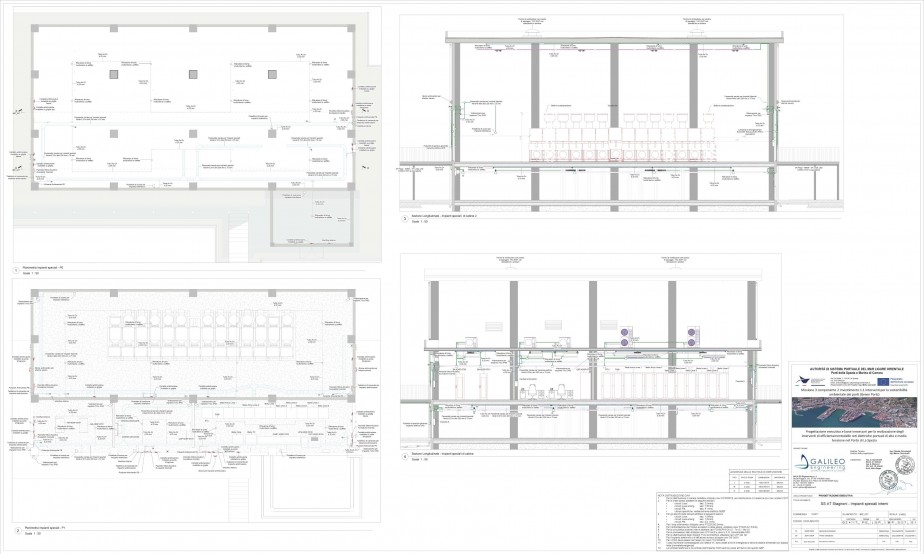

- n°1 cabina AT di ricezione in fabbricato chiuso per alloggiamento GIS 145 kV a doppia sbarra (n°2 ingressi, n°6 uscite, 1 stallo TIP), comrpesi servizi ausiliari;

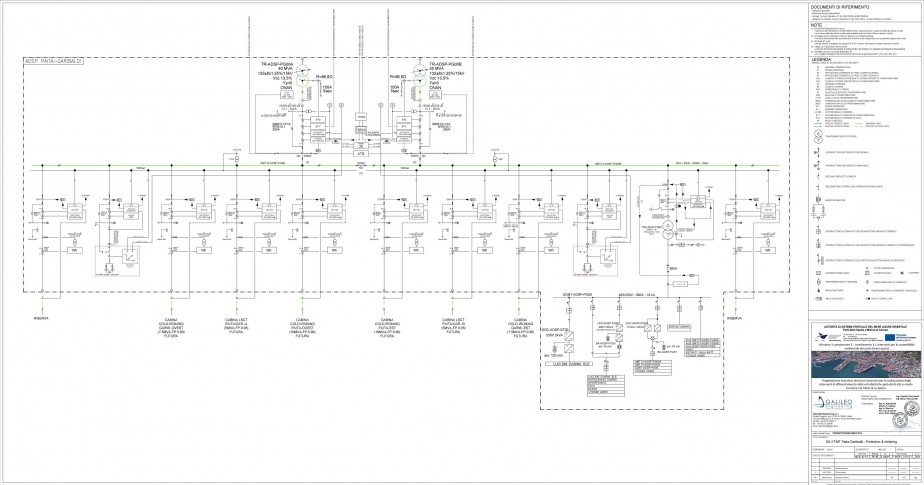

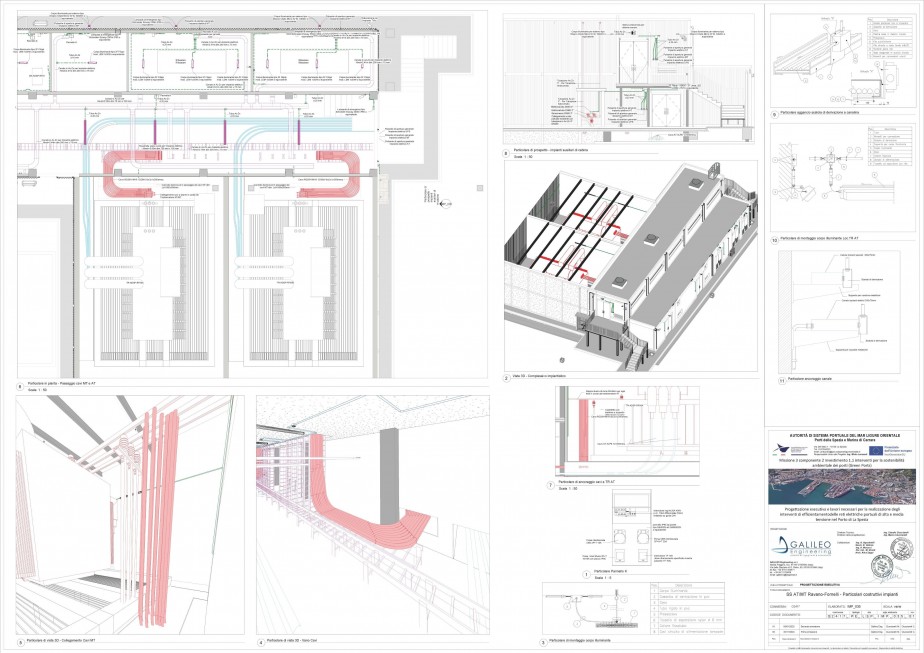

- n°3 cabine AT/MT con TR e servizi ausiliari AT/MT/BT

- n°6 trasformatori AT/MT (n°2 da 50MVA, n°2 da 40MVA, n°2 da 20MVA)

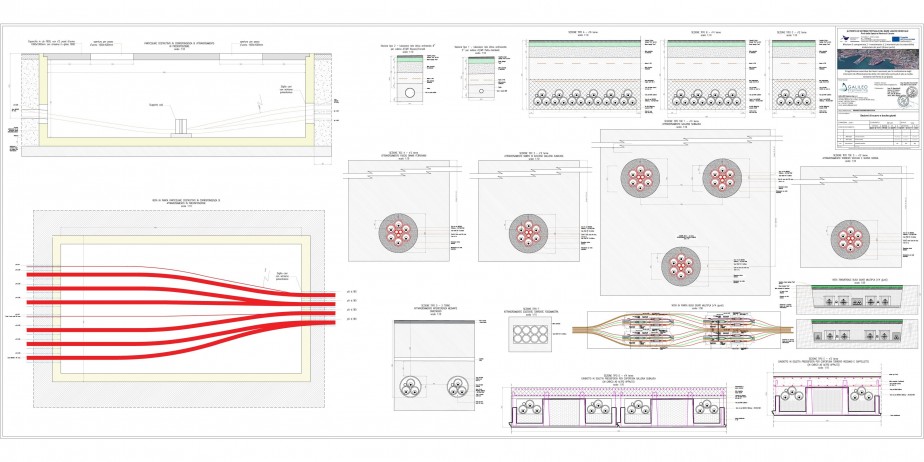

- n° 19,2 km di cavo AT unipolare ARE4H5E 87/150 kV da 1000mmq

- n° 1280 mt di lunghezza cavidotto in TOC (Trivellazione Orizzontale Controllata)
